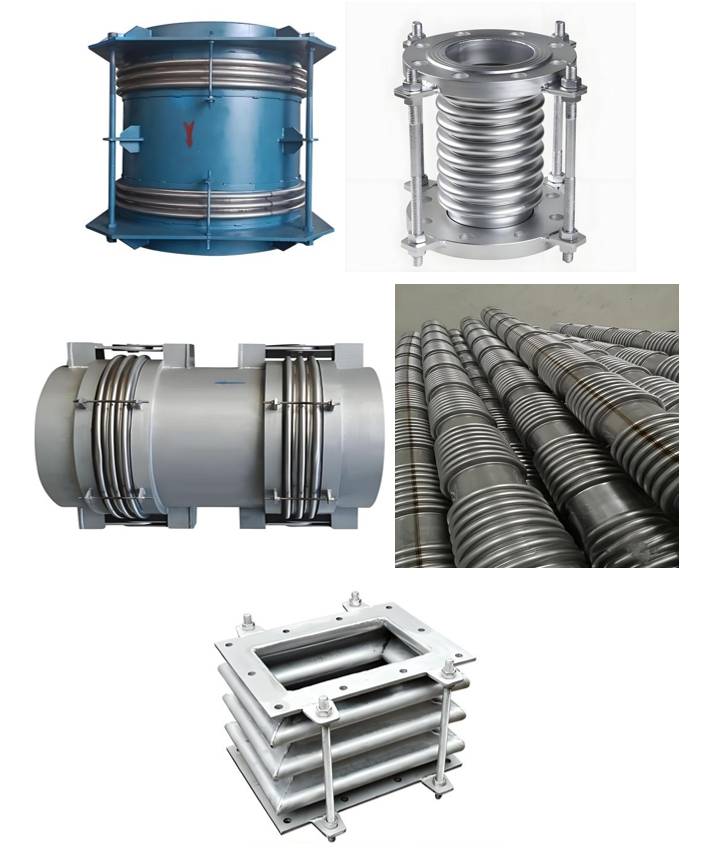

波纹管抵偿器，习气上也叫抵偿器，或伸缩节,常睹布局睹图1。由组成其事情主体的。合键用正在百般管道中，它可以抵偿管道的热位移，刻板变形和吸取百般刻板振动，起到下降管道变形应力和抬高管道行使寿命的效力。
《GB/T 12777-2019金属波纹管抵偿器通用技巧前提》划定了金属波纹抵偿器的界说、分类、恳求、试验门径、检讨正派、记号及包装、运输、储存等，对团体成形无强化U形、强化U形和Ω形波纹管的圆形波纹管抵偿器及矩形波纹管抵偿器的检测门径举办了仔细先容，为波纹抵偿器职能测试供给模仿和参考。
以轨范《GB/T 12777-2019金属波纹管抵偿器通用技巧前提》为参考，先容波纹管抵偿器测试门径。
合键举办外观质地、原料字号的检验，结果应适合GB/T 12777-2019中5.1～5.3恳求。
(1) 管坯纵向焊接接头外貌应无裂纹、气孔、咬边和对口错边，凹坑、下塌和余高均不应大于壁厚的10%。奥氏体不锈钢和镍基合金的焊接接头外貌应呈银白色或金黄色，亦可呈浅蓝色。钛材的焊接接头外貌应呈银白色或金黄色；
(2) 波纹管外貌不应承有裂纹、焊接飞溅物及大于板厚下谬误的划痕和凹坑等缺陷。不大于板厚下谬误的划痕和凹坑应修磨使其滑头过渡；
(4) 波纹管处于自正在形态下，强化环或平衡环外貌应与波纹管波谷外壁周密贴合，且不得有异物羼杂；
(5) 波纹的形态应匀称同等，波峰、波谷与波侧壁间滑头过渡。波纹管外貌许可有细小的模具压痕；
(6) 众层波纹管直边段端口当采用电阻缝焊时，焊接接头外貌不得有过烧、击穿、裂纹、飞溅等缺陷。
(1) 全盘对接焊接接头外貌应无裂纹、气孔、咬边、凹坑、下塌。奥氏体不锈钢和镍基合金的焊接接头外貌应呈银白色或金黄色，亦可呈浅蓝色；
(2) 波纹管外貌不应承有裂纹、焊接飞溅物及大于板厚下谬误的划痕和凹坑等缺陷。不大于板厚下谬误的划痕和凹坑应修磨使其滑头过渡。
(1) 用卡尺丈量波纹管波距、波高，结果应适合GB/T 12777-2019外6，估计打算波高最大最小值差值，应适合GB/T 12777-2019外8；
(2) 用塞尺、铸铁平台、V型铁、铸铁直角尺，丈量笔直度和同轴度，结果应适合：波纹管两头面临波纹管轴线%的波纹管直边段外径，且不大于3mm,直边段外径不大于200mm的波纹管，波纹管两头面轴线对波纹管轴线的同轴度公差应不大于Φ2mm；直边段外径大于200mm的波纹管，波纹管两头面轴线对波纹管轴线%的波纹管直边段外径，且不大于Φ5mm；
(3) 用半径规检测U形波纹管波峰、波谷曲率半径，极限谬误应不大于±15%波纹外面曲率半径，且波峰、波谷与波侧壁间应滑头过渡；
(4) 用半径规检测Ω形波纹管波纹半径，均匀极限谬误应为±15%波纹外面均匀半径，用派尺检测Ω形波纹管外径，最大最小直径之差的50%即为圆度公差，应为±20%的波纹外面均匀半径；
(5) 用卡尺或钢卷尺丈量波纹管长度及抵偿器总长，结果应适合GB/T 12777-2019外7和外10；
(1) 用卡尺丈量波纹管波距、波高，结果应适合GB/T 12777-2019外6，估计打算波高最大最小值差值，应适合GB/T 12777-2019外8。
(2) 用钢卷尺检测波纹管边长和对角线长度，应适合GB/T 1800.1-2009中IT17级，其极限谬误为±IT17/2且不大于8mm
(3) 用卡尺或钢卷尺丈量抵偿器外衔接端面间总长，结果应适合GB/T 12777-2019外10。
(1) 全盘焊接接头外貌的熔渣和飞溅物应肃除整洁，并不得有外貌裂纹、未焊透、未熔合、外貌气孔、咬边、弧坑、未填满和夹渣等缺陷；
(2) 对接焊接接头修磨处的厚度不应小于母材厚度，修磨后的焊接接头外貌应适合上述的划定；
(1) 试验时试验装配应保障试件两头密封，波纹管处于直线形态，并使处于出厂长度形态。
真空前提抵偿器耐压职能试验能够用内压试验代庖，试验压力为1.5倍策画压差——大气压减线min，目视检验抵偿器，抵偿器正在试验压力下应无渗漏，布局件应无明白变形，波纹管应无失稳景象，常睹的失稳状况睹图2、图3：无强化U形波纹管，波距与加压前的波距比拟最大转折率大于15%,强化U形波纹管和Ω形波纹管，波距与加压前的波距比拟最大转折率大于20%,即以为爆发了平面失稳；当波纹管中心波卒然显露横向挠曲时，即以为爆发了柱失稳；当外压波纹管卒然显露波峰塌陷时，即以为爆发了周向失稳。
(2) 试验前应将波纹管以自正在长度置于试验装配内，保障能桎梏波纹管压力推力与位移反力，并能保障试验件一端固定，一端可动固定；
(2) 充水逐级加压，每个级间压差不越过策画压力的15%,正在每次逐级加压后分袂丈量波纹管各部位的波距转折和中心一个波或两个波的横向挠曲，加压至试验压力；
(3) 到达试验压力后保压起码10min,波纹管应无失稳景象：无强化U形波纹管，波距与加压前的波距比拟最大转折率大于15%,强化U形波纹管和Ω形波纹管，波距与加压前的波距比拟最大转折率大于20%,即以为爆发了平面失稳；当波纹管中心波卒然显露横向挠曲时，即以为爆发了柱失稳；当外压波纹管卒然显露波峰塌陷时，即以为爆发了周向失稳。
(2) 波纹管安置于委靡试验装配，波纹管的初始形态以其自正在长度处于直线形态，加压至策画压力，加压管道中接入缓冲罐，保障试验时压力震荡值不大于试验压力的±10%；
(2) 对带内套筒的抵偿器应提神使内套筒的目标与介质滚动目标同等，搭钮型抵偿器的搭钮转动平面应与位移转动平面同等。
